Systém proti klenbování dřevní štěpky v zásobníku paliva
ČEZ, a.s. Elektrárna Hodonín
V Elektrárně Hodonín vznikla potřeba spalování dřevní štěpky v kotli, jehož zauhlovací cesty byly konstruovány pro spalování uhlí. Cíl – dotace za spalování biomasy. Ve spodní části standardním zásobníku uhlí docházelo po cca 15 minutách ke klenbování dřevní štěpky. Tyto klenby nebylo možné rozrušit obvyklými prostředky (vzduchová děla atd.).
Pro elektrárnu jsme vyvinuli prototyp zařízení, které bylo nainstalováno do zásobníků uhlí. Jedná se o pohyblivé stěny (rozrušovací hrabla), která jsou poháněná hydraulickými písty. Zdvih pístů je cca 500 mm. Při nastavení správných časových intervalů chodu a pořadí rozrušovacích hrabel se daří udržovat průchodnost výpadového otvoru bunkru.
Mimo příjmů z dotací za spalování biomasy spoří elektrárna také prostředky za ukládání popelovin (při spalování dřevní štěpky kotel produkuje minimum popelovin).
Galerie

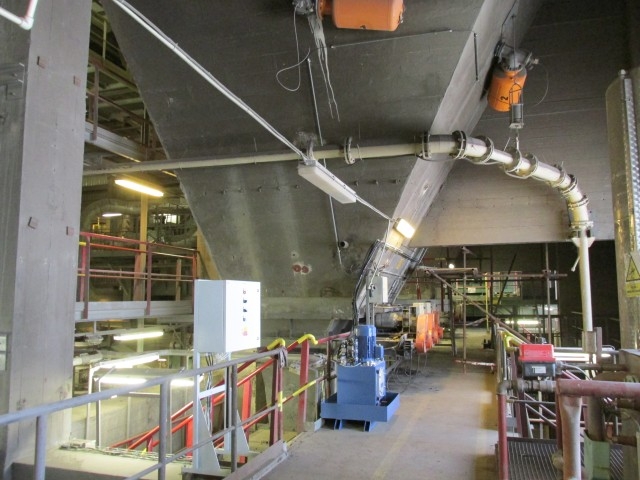

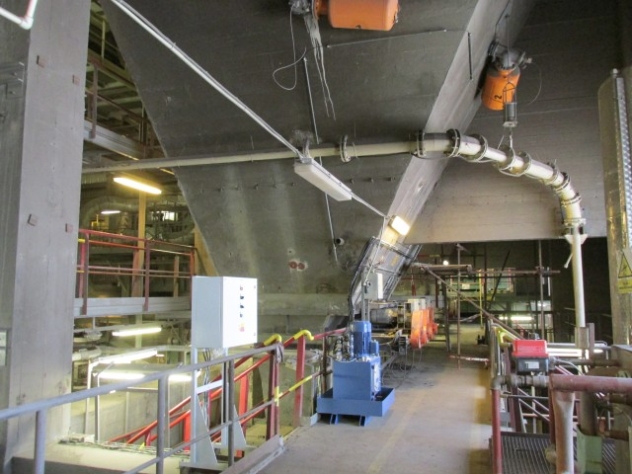

Uhelný bunkr se systémem uvolnění klenby dřevní štěpky - hydraulika, rozvaděč...
Detail provedení krytu pohonu rozrušovacích desek dřevní štěpky

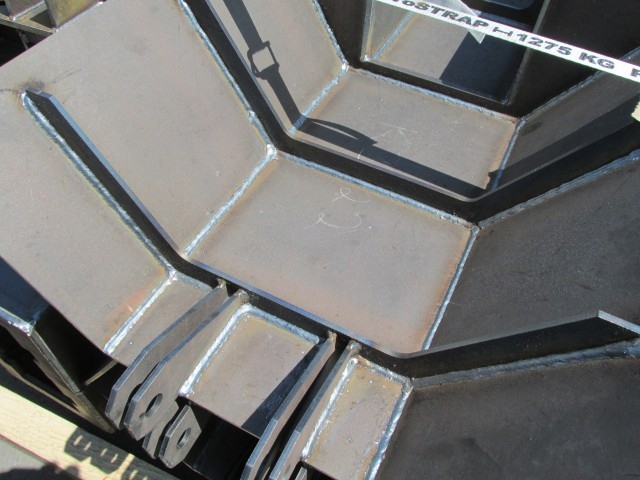

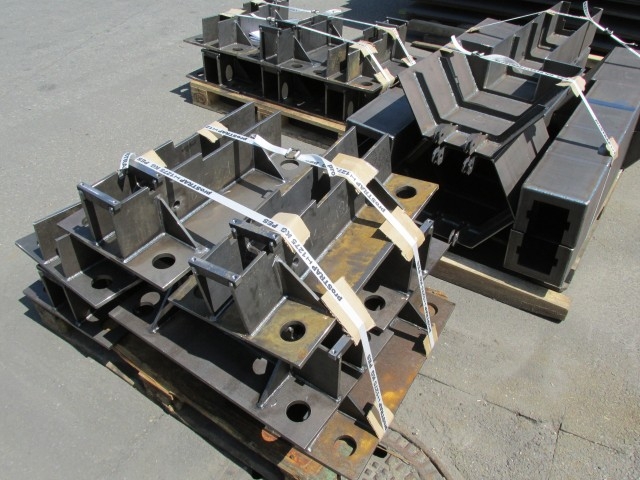

Díly systému rozrušení dřevní štěpky - hrabla, konzoly, kryty hydrauliky...
Dřevní štěpka v elektrárně. Pro dopravu se využívá stejných dopravních cest jako pro uhlí...
Systém omezení klenbování dřevní štěpky. Pohled na hrabla v bunkru na uhlí...

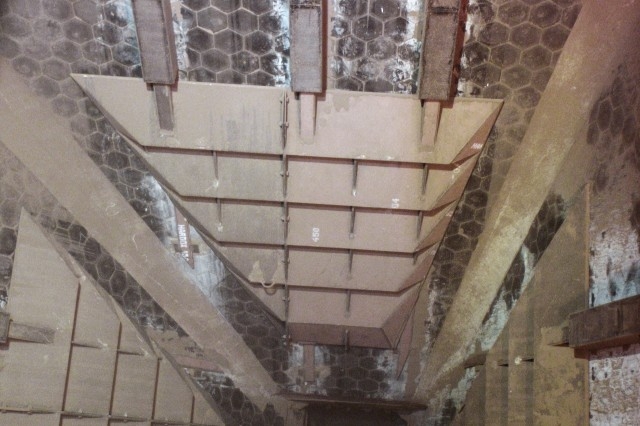

Sestavená hrabla v zásobníku uhlí. Pohyb hrabel ve štěpce omezuje klenbování...

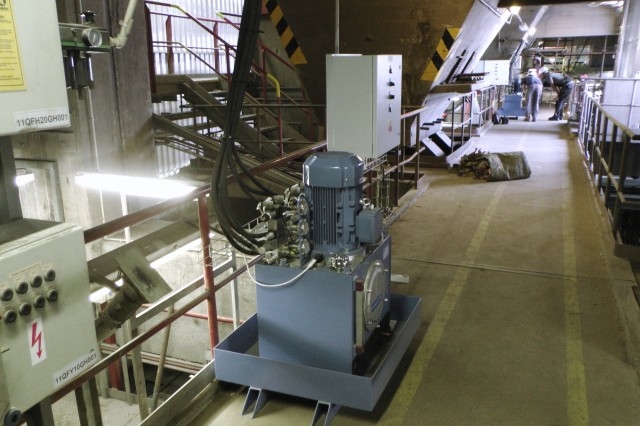

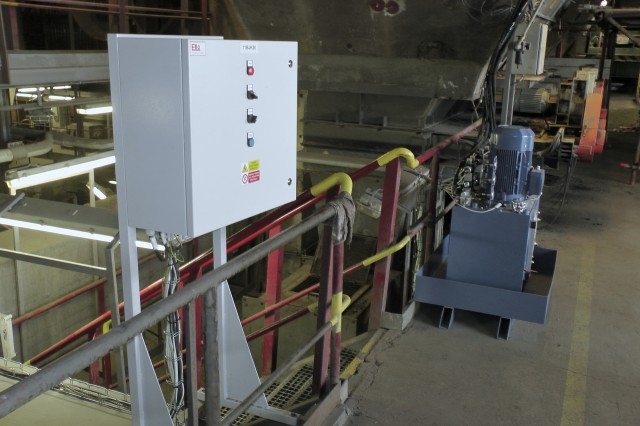

Hydraulická jednotka s řídícím rozvaděčem zajišťuje pohyb rozrušovacích desek

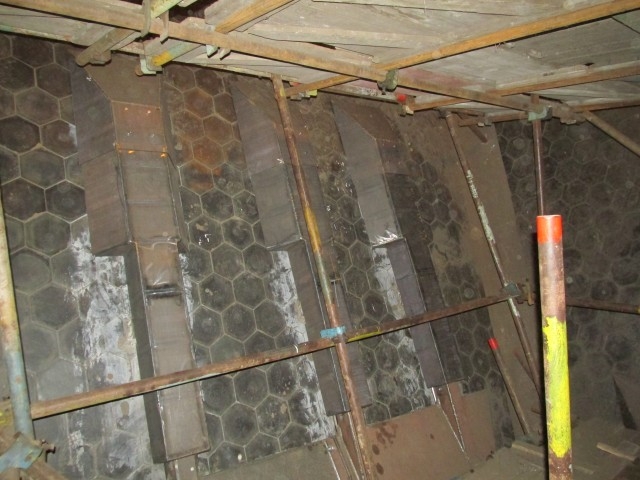

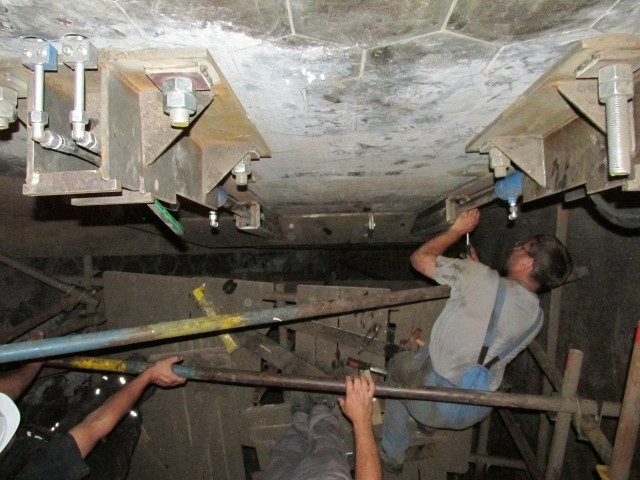

Instalace systému rozrušovacích hrabel v zásobníku uhlí

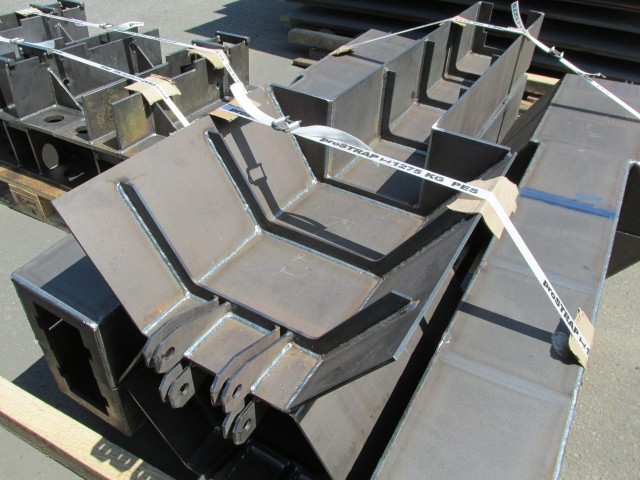

Díly systému proti klenbování dřevní štěpky - kryty hydraulických pístů...

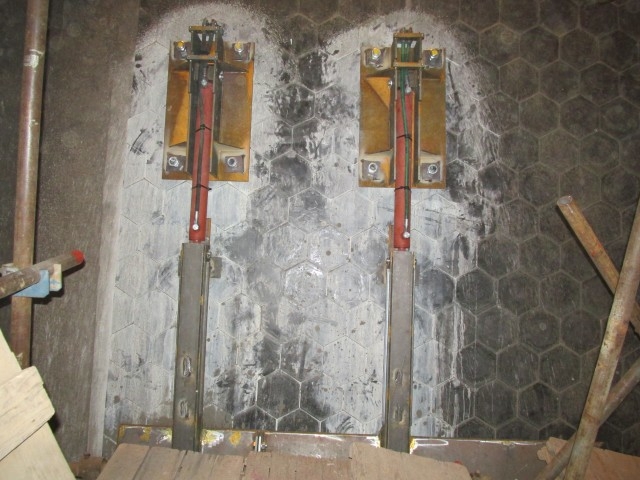

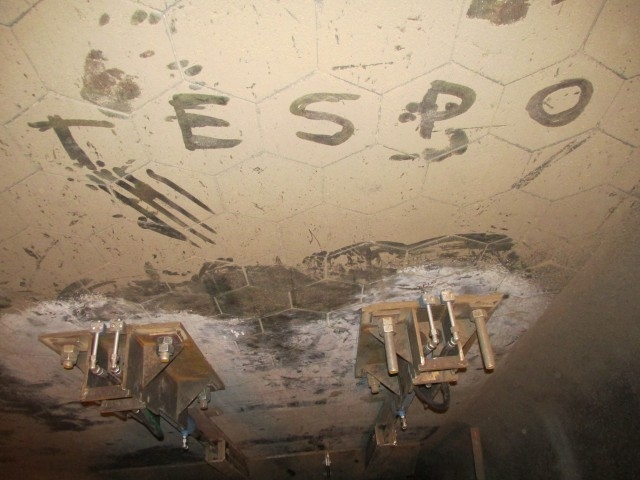

Odkrytované pohony jednoho z rozrušovacích hrabel v zásobníku štěpky
Sestava rozrušovacích desek systému proti tvoření klenby štěpky v zásobnících

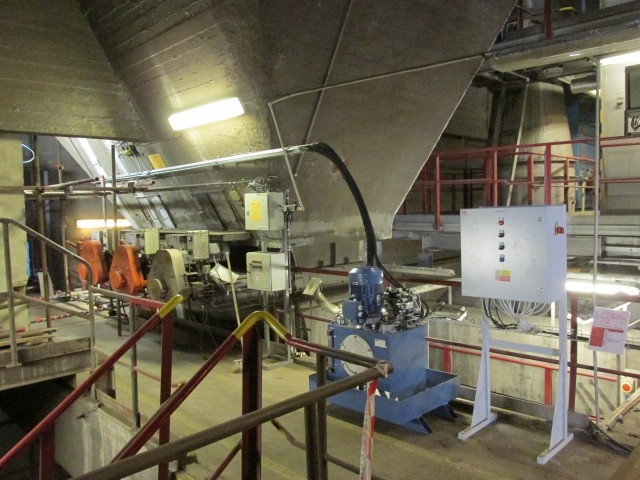

Systém proti klenbování dřevní štěpky - el. rozvaděč a hydraulická jednotka
Zakrytované hydraulické pohony desek zamezujících klenbování dřevoštěpky
Zásobník uhlí s čedičovou výstelkou se využívá i pro dřevní štěpku
Zásobník uhlí, biomasy nebo dřevní štěpky se systémem zamezení klenbování
