Pružné spojky typu Flexacier

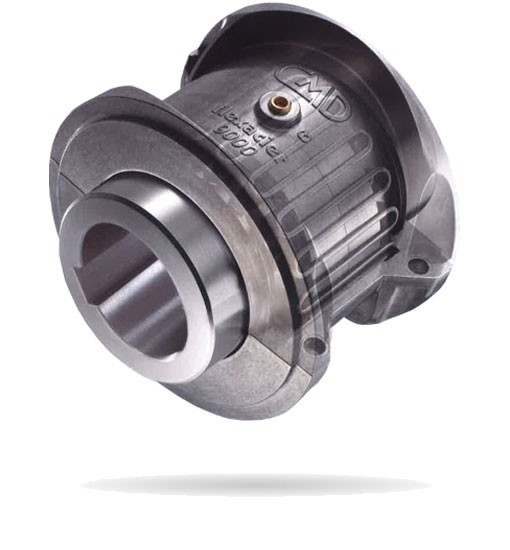

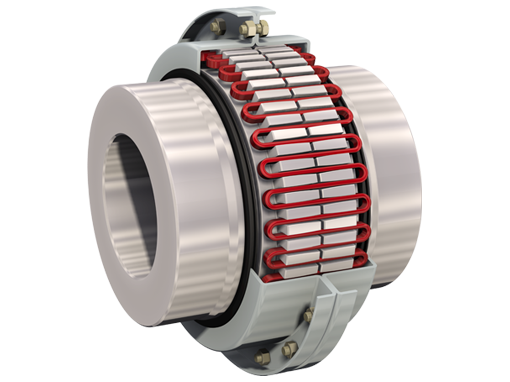

Flexacier 9000 – Jednoduchá montáž, dlouhá životnost

• 15 standardních velikostí

• Nominální krouticí moment: 950 Nm – 26 500 Nm

• Vrtání až do 380 mm díky novému designu náboje

Hlavní výhody:

• Dva hliníkové kryty s horizontálním zámkem

• Nízké náklady na údržbu

• Dlouhá životnost jako klíčový parametr vývoje

---

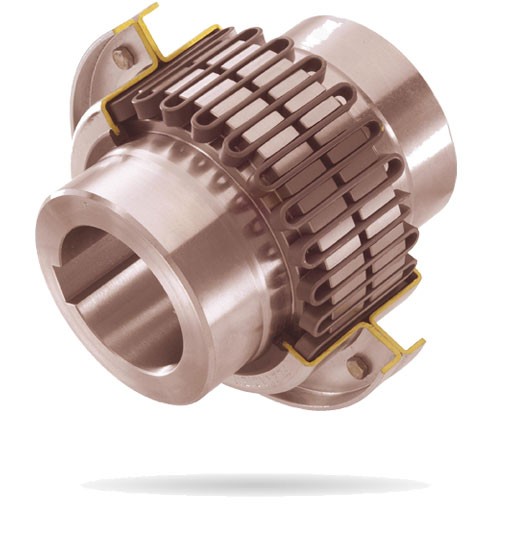

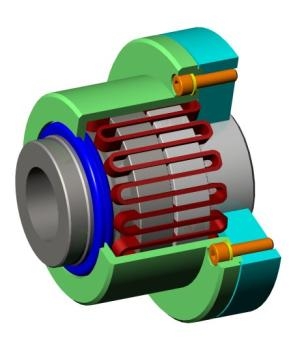

Flexacier-T, Winflex-T

Nejspolehlivější řešení s optimalizovaným designem pro maximální přenos krouticího momentu. Pružná mříž (z chrom-vanadiové oceli) zajišťuje rovnoměrné rozložení tlaku a absorpci sil.

Vlastnosti:

• Vysoký krouticí moment

• Torzní pružnost, houževnatost

• Kompaktní celokovové provedení

• Odolnost proti oxidaci, tření a opotřebení

• Vhodné pro paralelní, úhlové i axiální vychýlení

---

Typické aplikace:

• Obráběcí stroje, trakce, lokomotivy, výrobní linky, čerpadla, ventilátory, mlýny, jeřáby, dopravníky, manipulátory, potravinářství, papírenský a textilní průmysl

Rozsah výkonu:

• Krouticí momenty od 90 Nm do 800 kNm

---

Další typy pružných spojek:

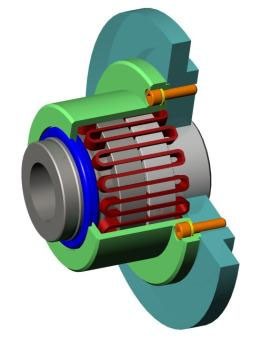

Flexacier BSA / BSAT

• Krouticí moment: 950 – 160 000 Nm

• Vrtání: 55 – 270 mm

• BSAT: vhodná pro kladkostroje a setrvačníky

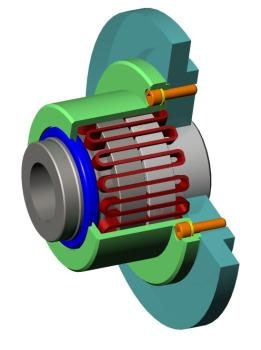

Flexacier CPF

• S integrovaným brzdovým bubnem

• Krouticí moment: 950 – 48 000 Nm

• Vrtání: 55 – 230 mm

Flexacier S

• Pro těžký provoz

• Krouticí moment: 270 000 – 850 000 Nm

• Vrtání: 270 – 390 mm

Spojky T / TL / TL2

• Pro horizontální i vertikální montáž

• Krouticí moment: 90 – 160 000 Nm

• Vrtání: 28 – 270 mm

TDF – Brzdová aplikace

• Odlehčený brzdový kotouč

• Krouticí moment: 950 – 24 000 Nm

• Vrtání: 55 – 180 mm

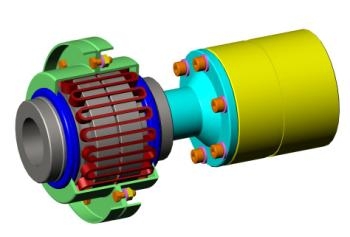

TNPE – Spojka s mezikusem

• Krouticí moment: 90 – 12 500 Nm

• Vrtání: 28 – 130 mm

---

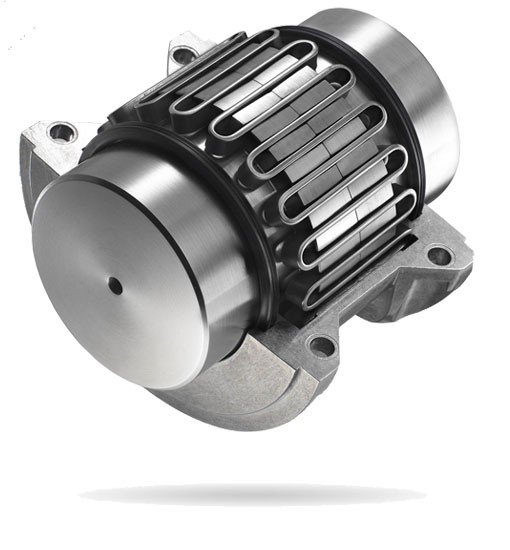

Winflex-DG – Úkosová pérová spojka

• Snadné napojení bez demontáže pohonu

• Typ V: těžký provoz (pozink)

• Typ H: hliník

---

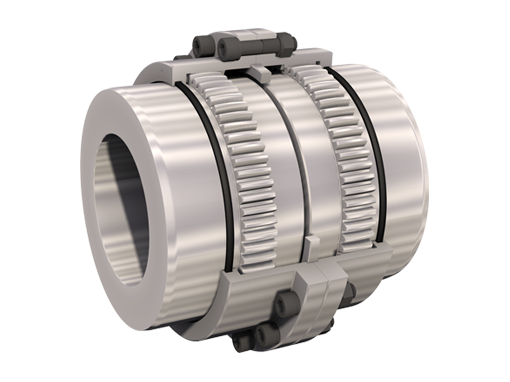

Pružné zubové spojky Flexident

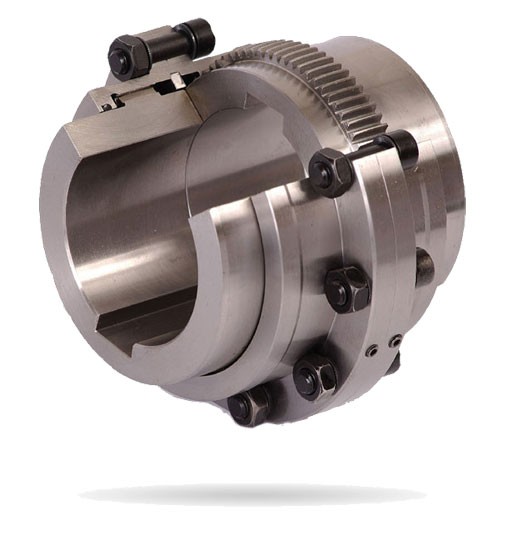

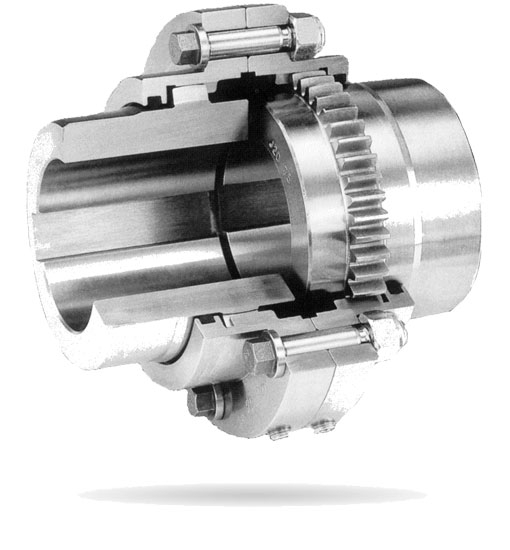

Flexident Senior

• Přesné ocelové náboje s čelním ozubením

• Krouticí moment: 1200 – 165 000 Nm

• Vrtání: až 280 mm

• Provoz: až 14 000 ot/min, okolí -20 °C až +100 °C

• Více verzí: horizontální/vertikální, s brzdou, s mezikusem atd.

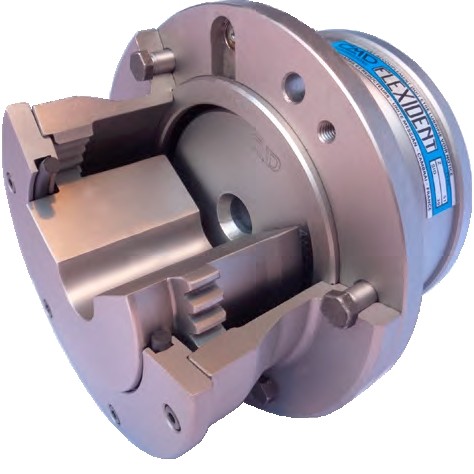

Flexident Junior a Z

• Ekonomické verze s rezervním mazivem

• Přesné zubové spojky pro univerzální použití

• Vysoce spolehlivý přenos síly

---

Ostatní

• Zubové spojky Transfluid – dostupné v katalogu

---

Katalog pružné spojky Flexacier - Winflex (ang.) ... pdf

Katalog pružné spojky Winflex (česky) ... pdf

Návod spojky Flexacier - Winflex (ang.) ... pdf
