Hydraulické regulační spojky pro pohony ventilátorových mlýnů

ČEZ a.s., Elektrárna Prunéřov

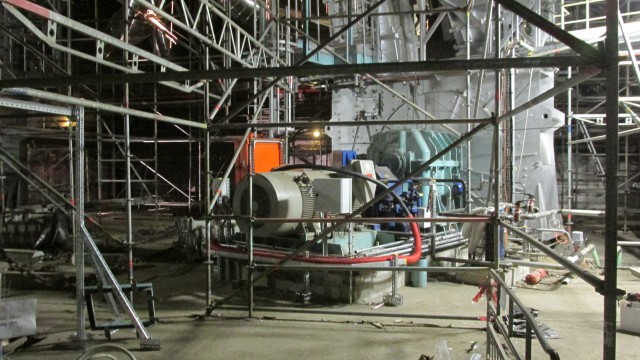

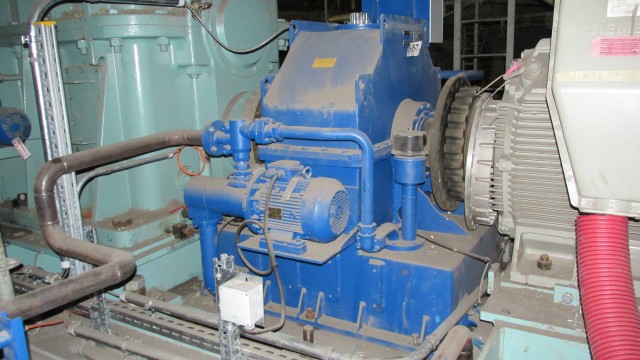

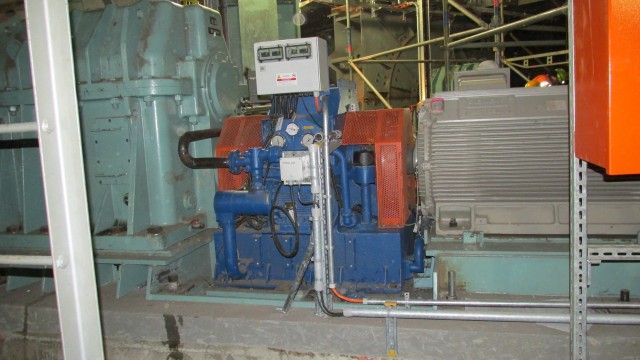

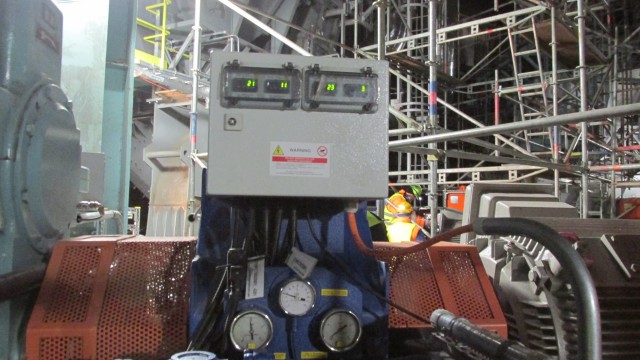

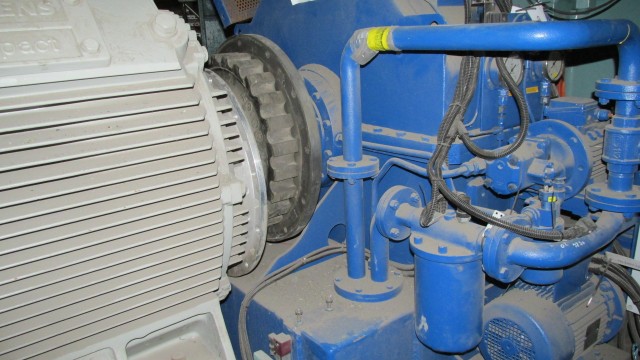

HYDRAULICKÁ REGULAČNÍ SPOJKA KSL 29

velikost 29
výkon 1250 kW,
otáčky 1097 –1455 ot/min,
náplň 300 l oleje

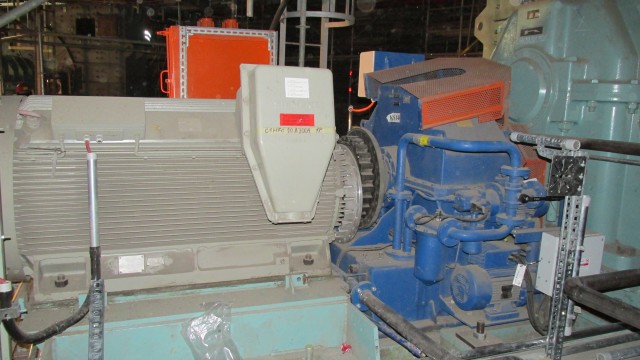

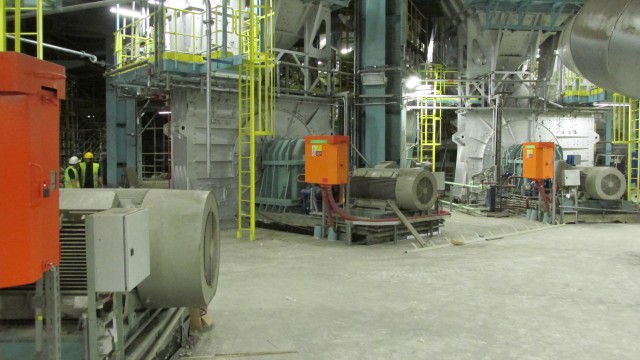

VN elektromotory ventilátorových mlýnů:

výkon 750 kW, U=6 kV, 1489 ot/min

Ventilátorové mlýny v Elektrárně Prunéřov jsou vybaveny jednostupňovými čelními převodovkami:

Pn = 800 kW
vst. kr. moment = 5 294 Nm
výst. kr. moment = 11 536 Nm
převod i = 2,179

Převodovky jsou upevněny na nových základových rámech. Převodový poměr je volen tak, že jmenovité otáčky motoru 1488 ot/min, resp. výstupní otáčky z hydrodynamické spojky 1455 ot/min, jsou redukovány na maximální otáčky mlecího kola 668 ot/min. Minimální otáčky ventilátorového mlýnu jsou cca 300 ot/min.

Výhody konstrukce Transfluid:

1. Demontáž:

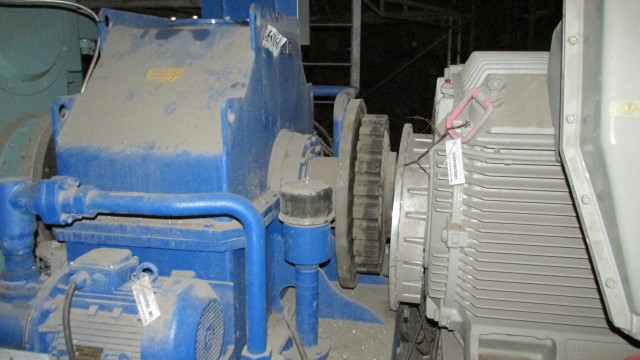

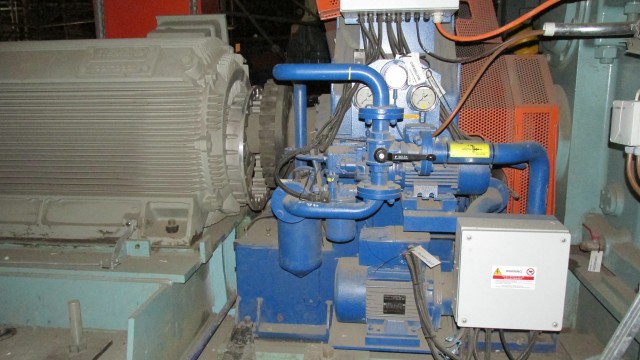

Konstrukce hydraulické regulační spojky KSL, na rozdíl od jiných konstrukcí, nabízí možnost demontáže hlavního bloku hydrospojky a servis všech rotačních částí bez nutnosti demontáže ze své pozice.
U konstrukcí hydraulických spojek, které toto neumožňují, je při servisu nebo opravě nutné demontovat z pozice těžkou hydrospojku nebo elektromotor a poté zase znovu usazovat na pozici. V takovém případě jde o těžkou, náročnou a drahou manipulaci.

2. Servis:

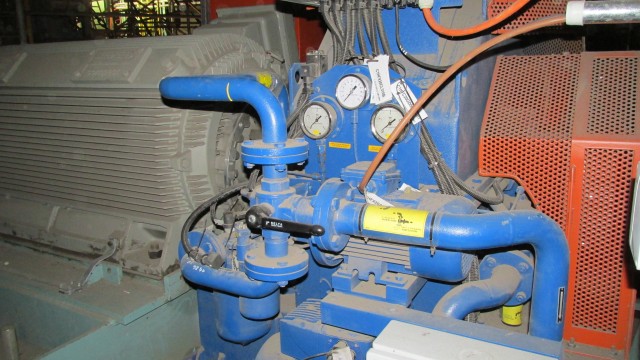

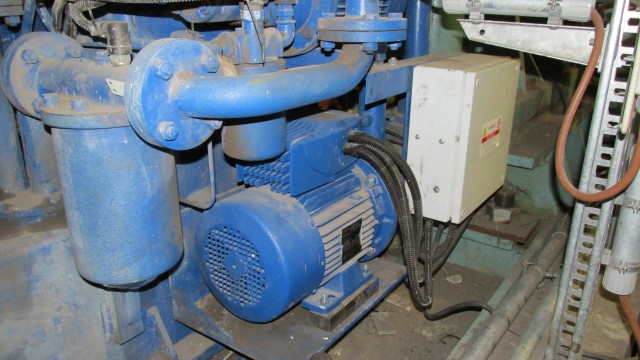

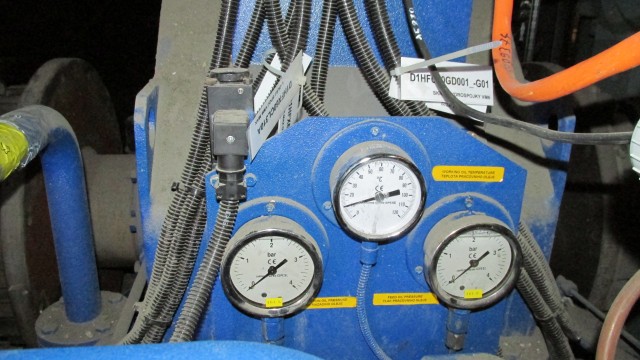

Samostatné okruhy dávkování, mazání a chlazení oleje umožňují snazší údržbu a opravy za použití běžného vybavení.

Některé výhody hydrospojky oproti frekvenčnímu měniči:

vyšší účinnost v reg. rozsahu 85 – 100%
mechanická momentová ochrana soustrojí
nižší pořizovací cena

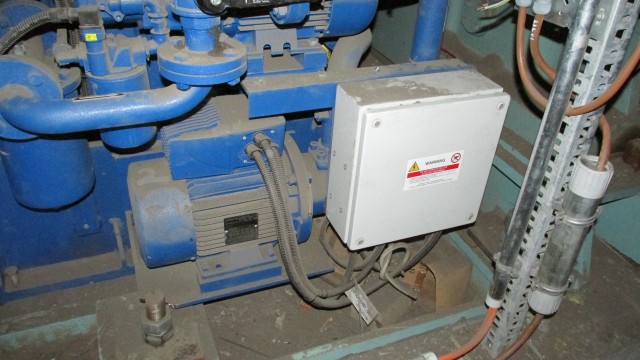

snazší oprava při poruše, menší závislost na výrobci, pro běžnou údržbu a opravy není třeba vysoce specializovaný servisní technik

Některé nevýhody hydrospojek oproti frekvenčním měničům:

větší zástavbový prostor pohonu ventilátorového mlýnu
péče o olejové a vodní hospodářství
otáčky na výstupu hydrospojky nemohou být vyšší než otáčky motoru

Některé výhody regulační hydrospojky oproti hydrospojkám s konstantním plněním:

možnost regulace otáček
regulované hydrospojky umožňují variabilní nastavení charakteru rozběhu a doběhu
regulované hydrospojky KSL je možné přeplnit olejem a dosáhnout tak menšího skluzu při ustáleném chodu

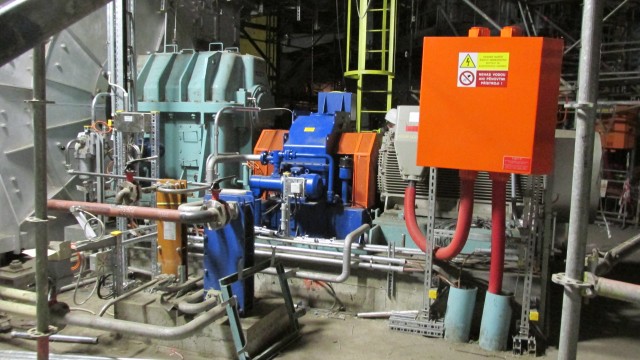

při použití výměníku pro chlazení oleje, lze přenést u regulovaných hydrospojek i větší výkon
při použití rychlo-vypouštěcích kalibrovaných trysek lze dosáhnout odstavení zařízení od pohonu během několika sekund

Více o hydrospojkách KSL zde...
