Návrh, výroba a dodávka vynašečů strusky kotlů K5, K6

ČEZ, a.s., Teplárna Trmice

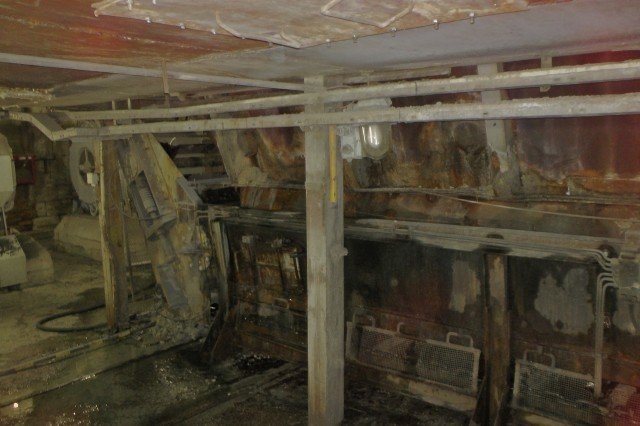

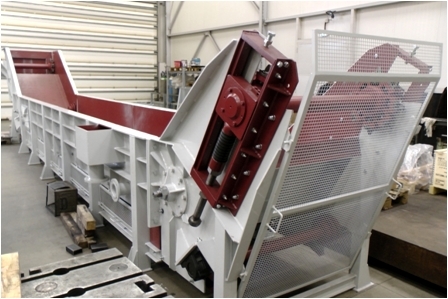

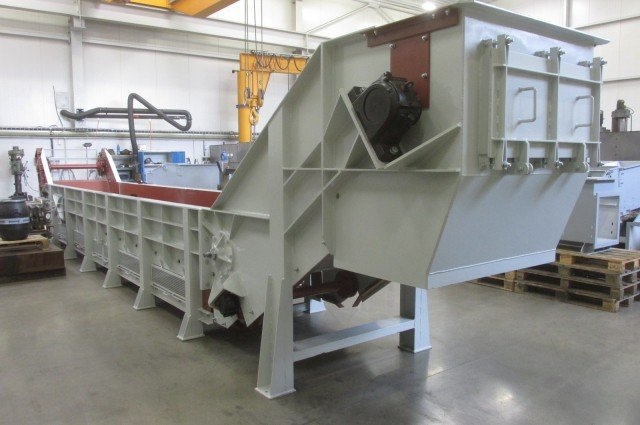

Vynášeč strusky je zařízení sloužící ke zchlazení žhavé strusky z kotle a současně s výsypkou a svodkou tvoří vodní uzávěr proti přisávání falešného vzduchu do kotle (spalovacího procesu). Skládá se z poháněcí stanice, vodní vany a z napínací stanice. Tažná dopravní větev vynášeče je ve vodním žlabu v místě ohybu dopravního řetězu vedena vodícími kladkami a řetěz je tažen po vodících lištách. Také spodní větev je tažena po vedení pod vodní vanou vynášeče. Dno vodní vany a šikmá část napínací a poháněcí stanice je vyložena otěru odolným plechem - HARDOX.

Pohon tvoří násuvná planetová přímá převodovka s přírubovým elektromotorem, která je umístěna v ose poháněcí hřídele. Reakce je zajištěna momentovým ramenem kotveným ke skříni poháněcí stanice. Na poháněcí hřídeli jsou instalována ozubená kola s vyměnitelnými zuby pro hluboce cementovaný článkový řetěz HV 22-86.

Poháněcí kola s vyměnitelnými zuby jsou volena z důvodu ekonomiky oprav, neboť po opotřebení zubů stačí vyměnit pouze zuby, nemusí se měnit celá poháněcí kola a nemusí probíhat vlastní demontáž a montáž hřídele poháněcí a napínací stanice. Počáteční investice je sice o něco vyšší, ovšem z celkového ekonomického pohledu provozovatele je toto řešení podstatně výhodnější.

Technický popis dodaných vynášečů strusky typ VS 1200:

• Šířka vodní vany: 1 200 mm, hloubka vodní vany 600 mm
• Přepravní výkon: 14 t/h strusky
• Délka: 10 900 mm (10 000 mm)
• Ozubená kola hnací a napínací stanice (vyměnitelné zuby),převáděcí kladky, články řetězů: výrobky firmy PEWAG, ušlechtilá ocel CrNi nebo CrNiMo, hluboce cementováno
• Pohonná jednotka: výkon 3 kW, regulace výkonu VS měničem frekvence

Rozsah dodávky:

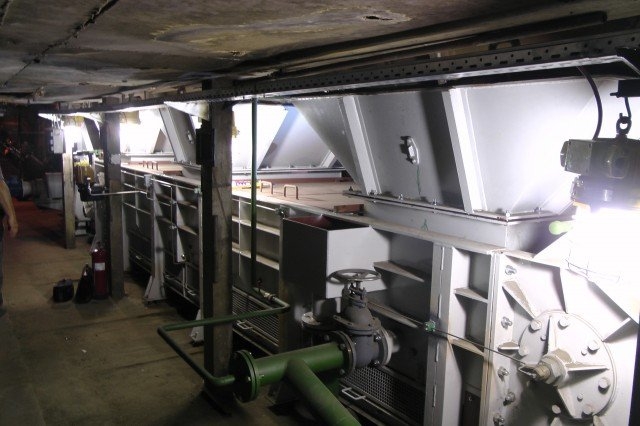

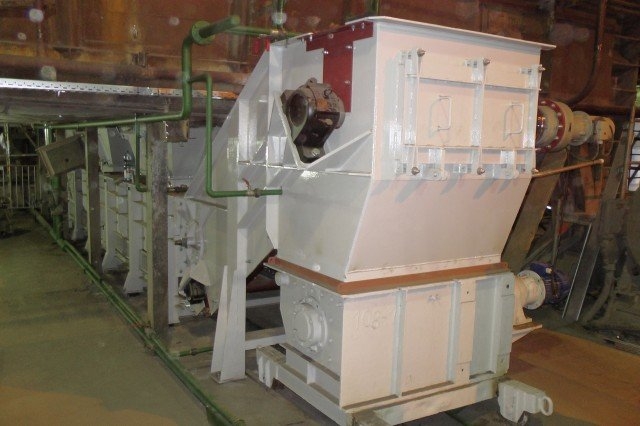

• 2 kusy vynášečů strusky VS 1200 pro kotle K5 a K6
• 2 komplety škvárové výsypky z kotle K5 a K6 do VS 1200
• 2 komplety pohonné jednotky (přírubový elektromotor + planetová převodovka), výkon 3 kW
• 2 komplety automatického mazacího agregátu
• Kompletní část elektro (výměna stávajících ovládacích a přechodových skříněk za nové, výměna stávajících silových a ovládacích kabelů za nové, výměna stávajícího osvětlení VS za nové v provedení Ex)
• Dozor při montáži, seřízení, uvedení do provozu
